# 声明

写在前面：

禁止转载，如有错误欢迎交流，如有侵权，联系必删！

由于网上暂时还没有5GStar相关资料，但我依旧相信，后之视今，亦犹今之视昔！

因此特别记载相关命令配置，完成知识传递，仅供学习交流！

# 工业园室外单站

iMasterMAN-----对基站和核心网做网管

iMasterNCE-----对承载网做网管

# 一、全局配置

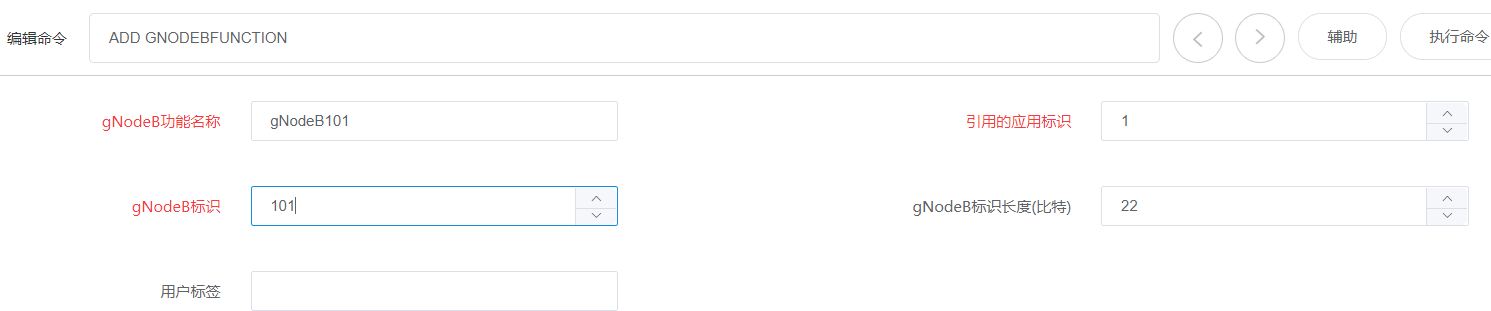

**ADD GNODEBFUNCTION**

> 名称gNodeB101			标识 1
>
> 标识 101 					长度 22

![ScreenShot00002.gif](https://www.oisec.cn/usr/uploads/2023/05/3522317629.gif)

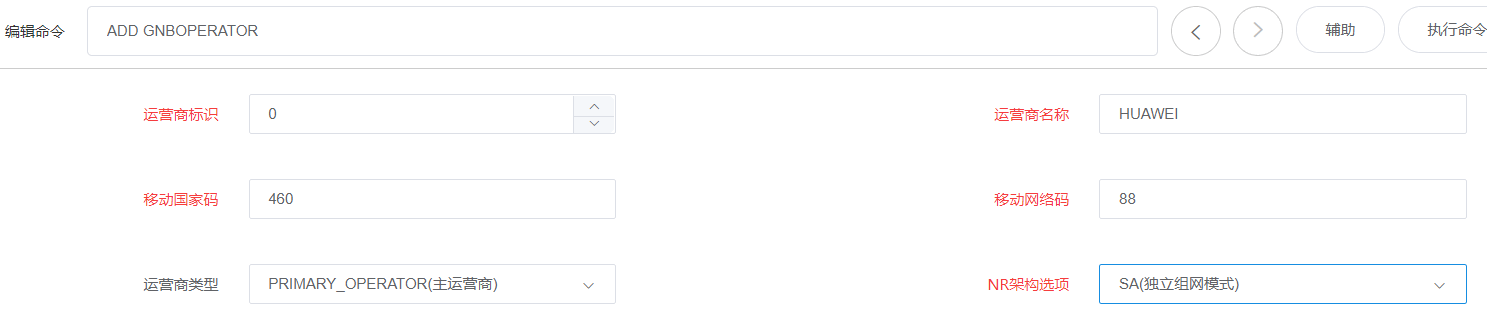

**ADD GNBOPERATOR**

> 标识 0					名称 HUAWEI
>
> 移动国家码 460			网络号 88
>
> 主运营商					架构 SA

![ScreenShot00003.gif](https://www.oisec.cn/usr/uploads/2023/05/3182338149.gif)

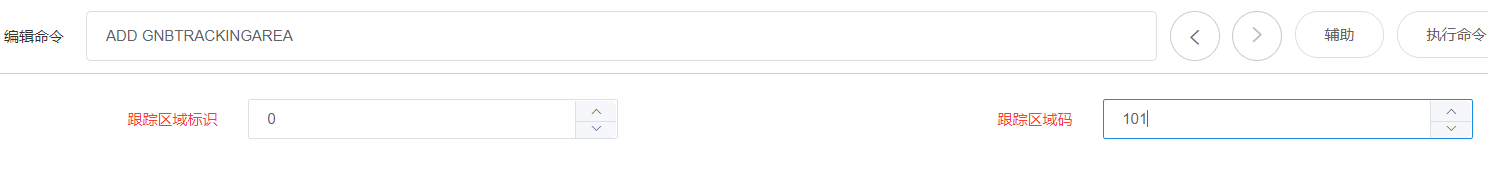

**ADD GNBTRACKINGAREA**

> 标识 0					编码 101

![ScreenShot00004.gif](https://www.oisec.cn/usr/uploads/2023/05/1419930681.gif)

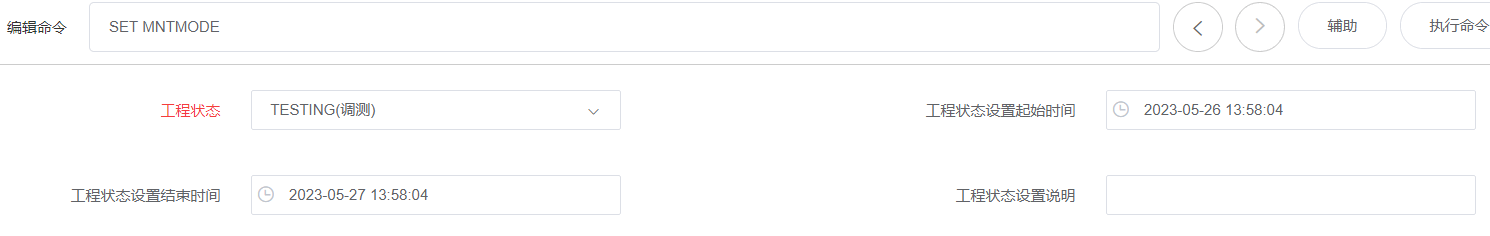

**SET MNTMODE** 设置工程模式

> TESING(调测模式)			当时时间
>
> 以后的时间

![ScreenShot00005.gif](https://www.oisec.cn/usr/uploads/2023/05/2619770195.gif)

---

# 二、配置设备

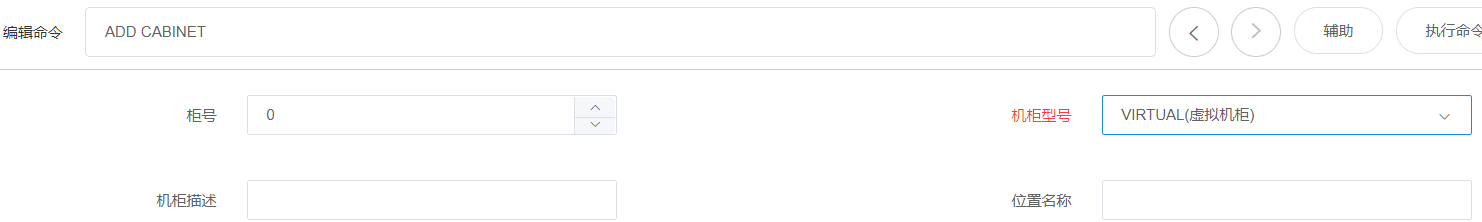

**ADD CABINET** 添加机柜

> 柜号 0					虚拟机柜

![ScreenShot00006.gif](https://www.oisec.cn/usr/uploads/2023/05/1624800066.gif)

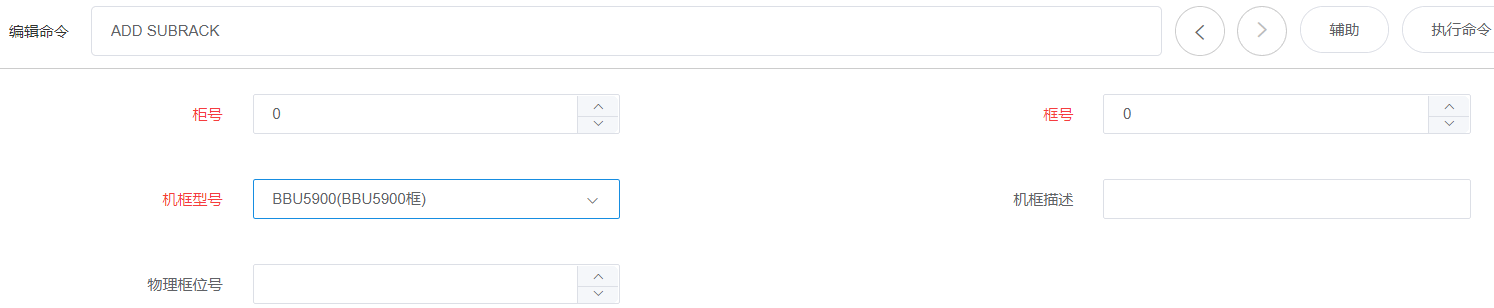

**ADD SUBRACK** 添加机框bbu5900

> 柜号0					框号 0
>
> BBU5900

![ScreenShot00007.gif](https://www.oisec.cn/usr/uploads/2023/05/858061683.gif)

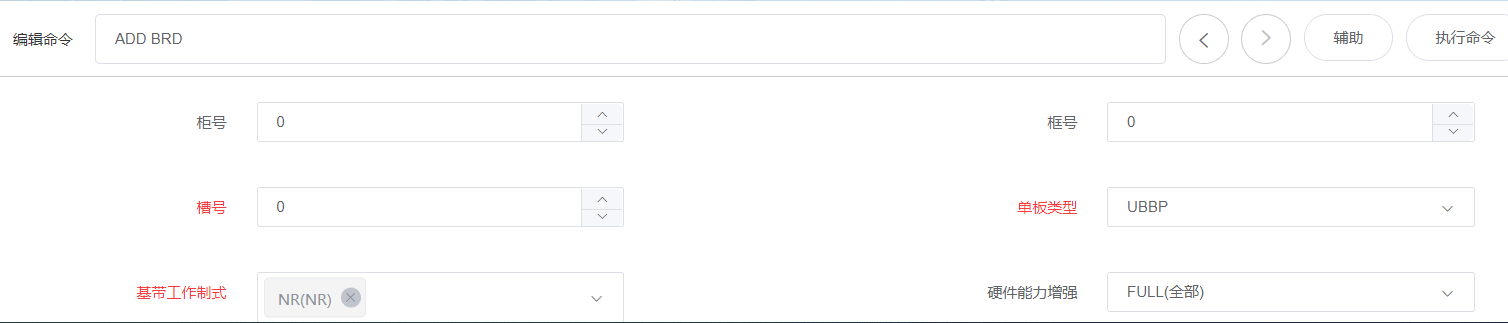

**ADD BRD** 添加单板0号槽位，基带工作制NR

> 槽号 0					UBBP
>
> NR记得点两次

![ScreenShot00008.gif](https://www.oisec.cn/usr/uploads/2023/05/2180235466.gif)

**ADD BRD** 添加单板6号槽位，BT=UMPT

> 槽号 6					UMPT

![ScreenShot00009.gif](https://www.oisec.cn/usr/uploads/2023/05/1790608177.gif)

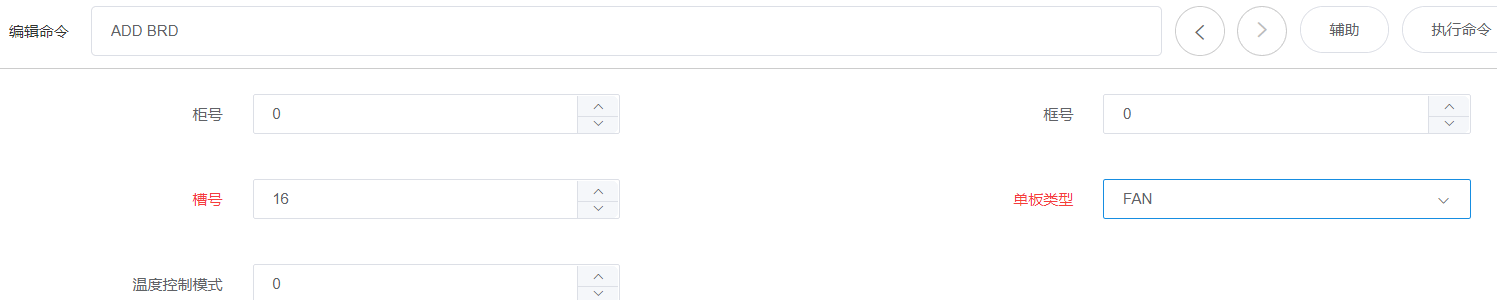

**ADD BRD** 添加16号槽位风扇单板

> 槽号 16					FAN

![ScreenShot00010.gif](https://www.oisec.cn/usr/uploads/2023/05/1195477624.gif)

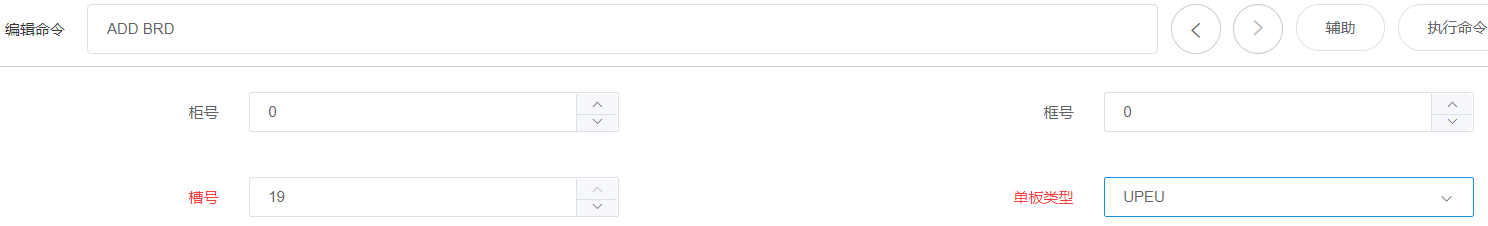

**ADD BRD** 添加19号槽位UPEU电源单板

> 槽号 19					UPEU

![ScreenShot00011.gif](https://www.oisec.cn/usr/uploads/2023/05/1075031756.gif)

添加rru链路

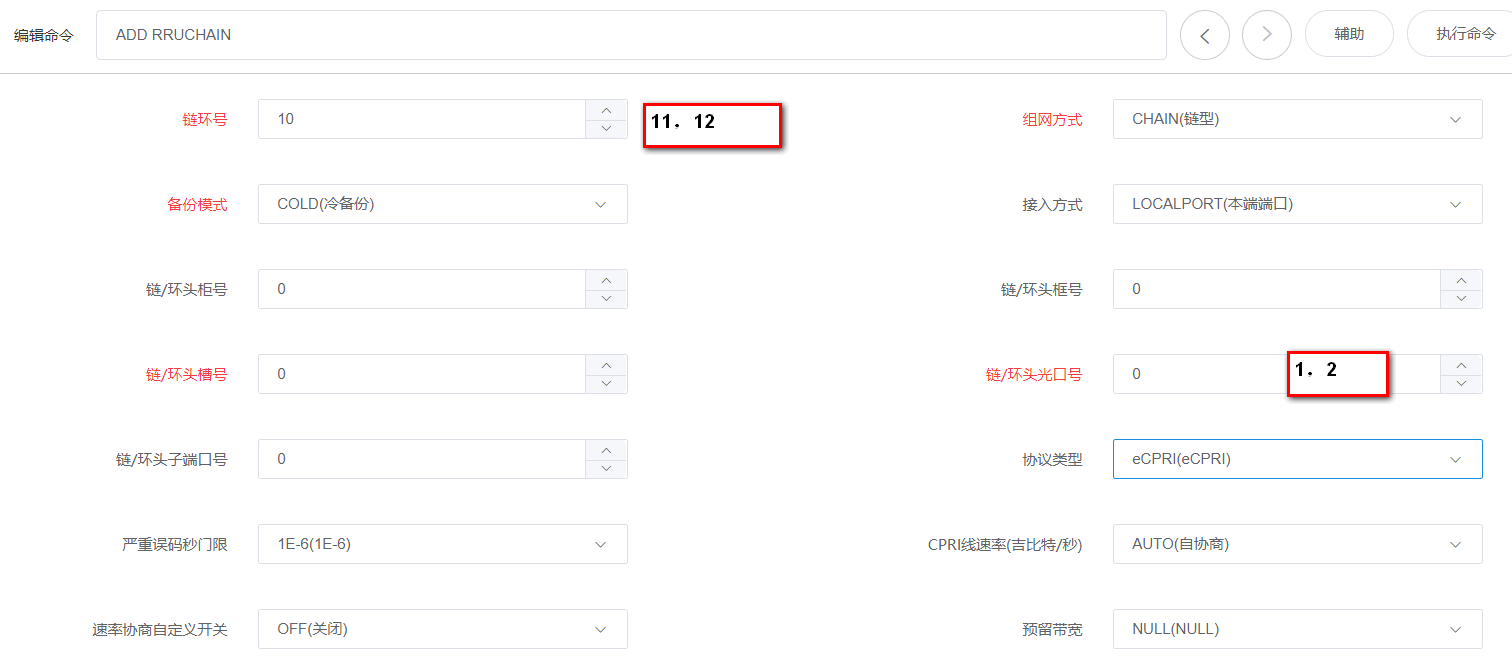

**ADD RRUCHAIN**x3 协议类型eCPRI三条配置10.11.12。。。。光口012

> 环号 10（11，12）         CHAIN
>
> COLD              LOCALPORT(本端端口)
>
> 0						0
>
> 0						0（1，2）
>
> 0						协议eCPEI
>
> ............

![ScreenShot00012.gif](https://www.oisec.cn/usr/uploads/2023/05/1028144512.gif)

添加AAU命令是rru实际上是aau

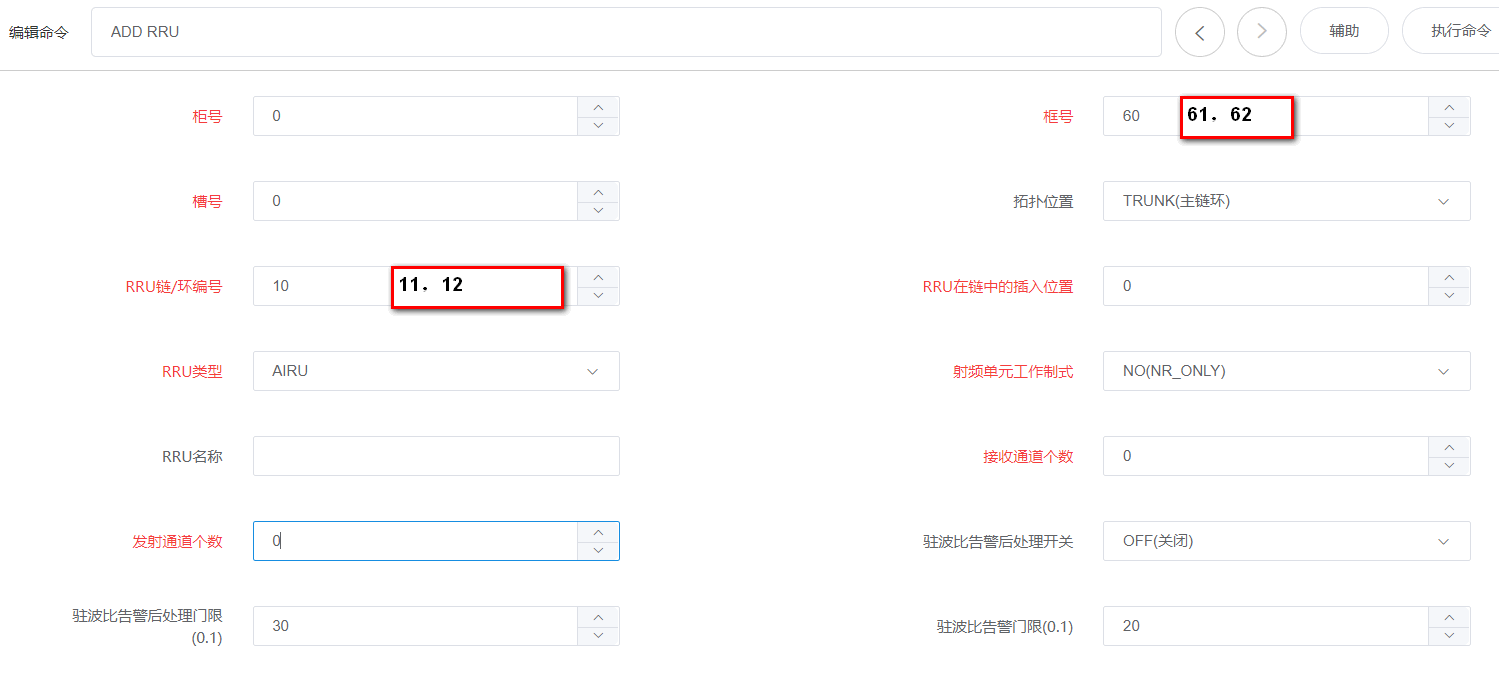

**ADD RRU**x3 三个都要配置

> 柜号 0					框号60（61，62）
>
> 0						TRUNK(主链环)
>
> 10（11，12）				0
>
> 类型AIRU				射频单元工作制式NO(NR\_ONLY)
>
> .............					接收通道个数 0
>
> 发射 0					.................

![ScreenShot00013.gif](https://www.oisec.cn/usr/uploads/2023/05/3313561937.gif)

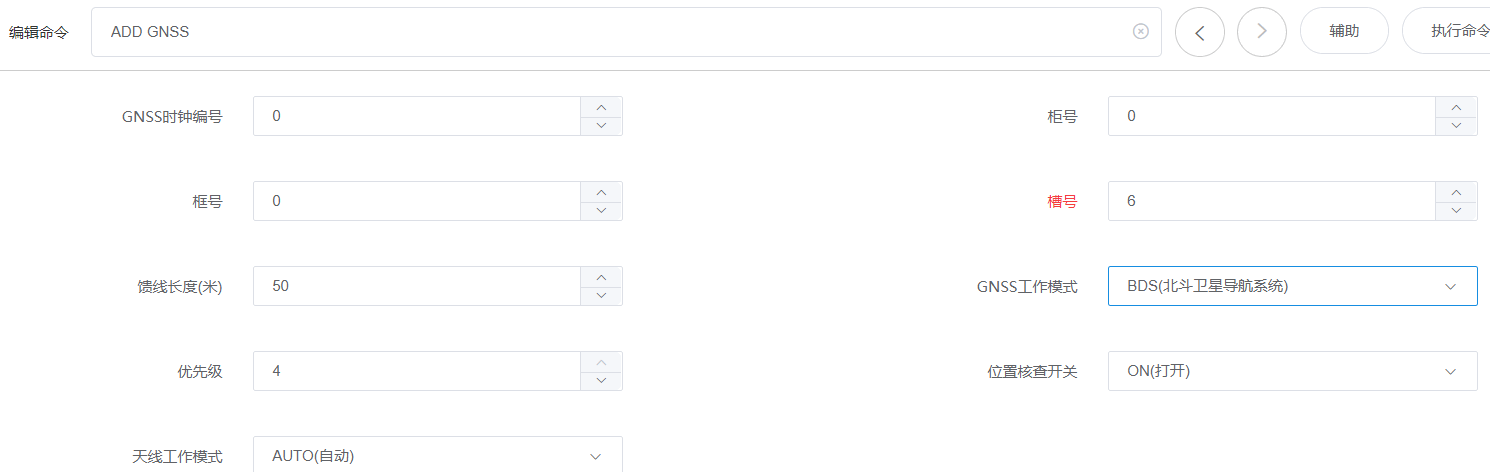

**ADD GNSS** 添加天线北斗BDS 6号槽位

> 6号槽位					BDS(北斗)

![ScreenShot00014.gif](https://www.oisec.cn/usr/uploads/2023/05/1122017898.gif)

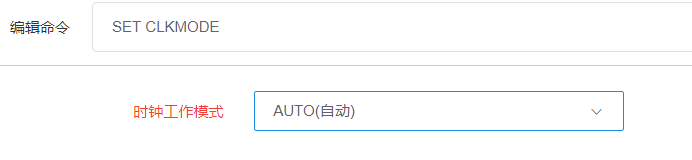

**SET CLKMODE** 设置时钟模式AUTO

> AUTO(自动模式)

![ScreenShot00015.gif](https://www.oisec.cn/usr/uploads/2023/05/2605712306.gif)

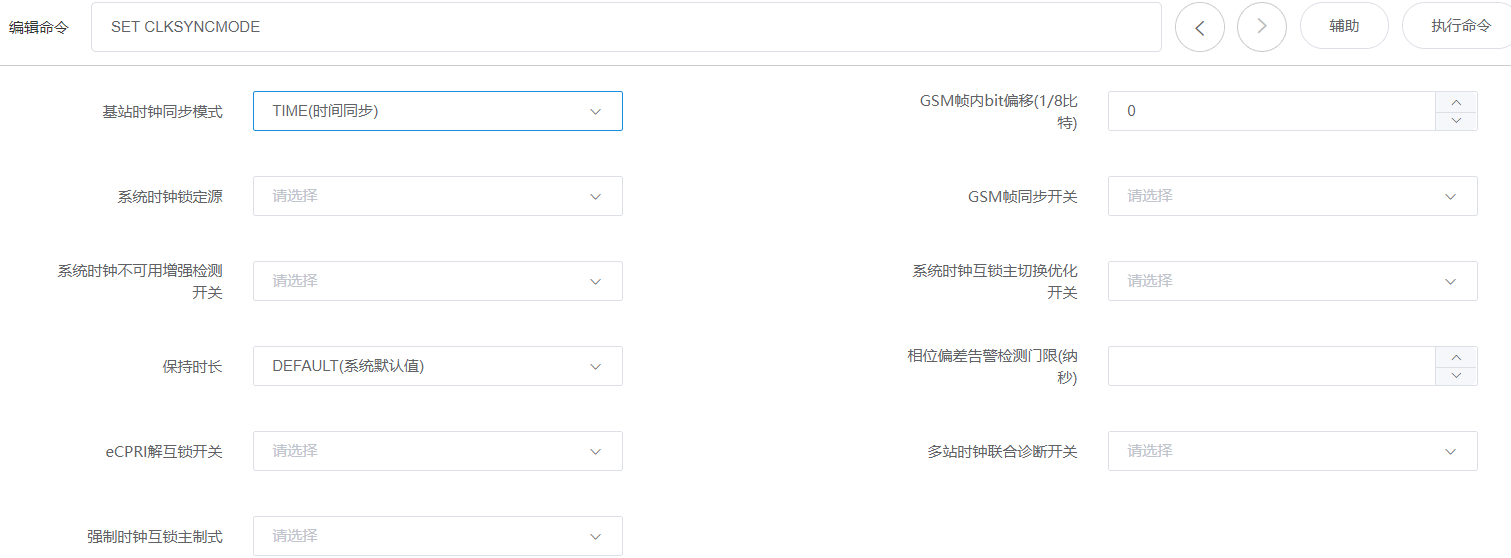

**SET CLKSYNCMODE**    TIME

> TIME(时间同步)

![ScreenShot00016.gif](https://www.oisec.cn/usr/uploads/2023/05/1207534509.gif)

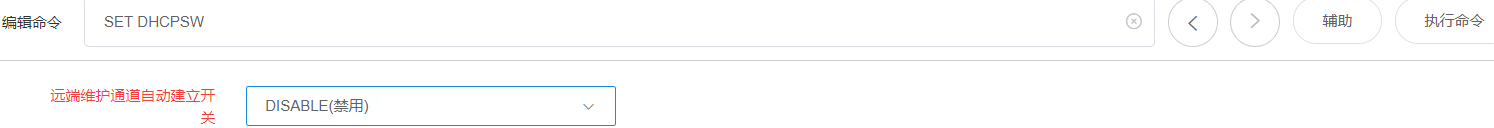

**SET DHCPSW**  禁用

> DISABLE禁用

![ScreenShot00017.gif](https://www.oisec.cn/usr/uploads/2023/05/627113403.gif)

---

# 三、传输配置

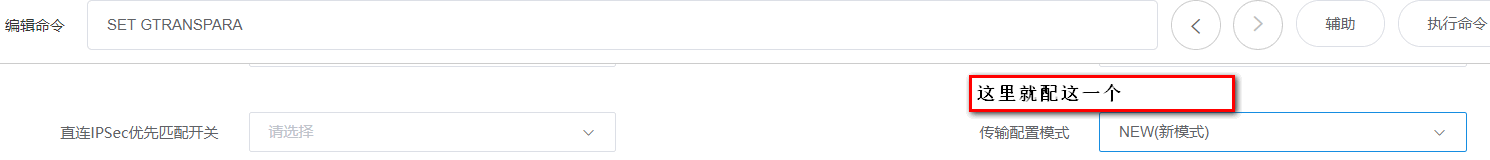

**SET GTRANSPARA** 传输模式NEW

> 传输模式NEW

![ScreenShot00018.gif](https://www.oisec.cn/usr/uploads/2023/05/2203123674.gif)

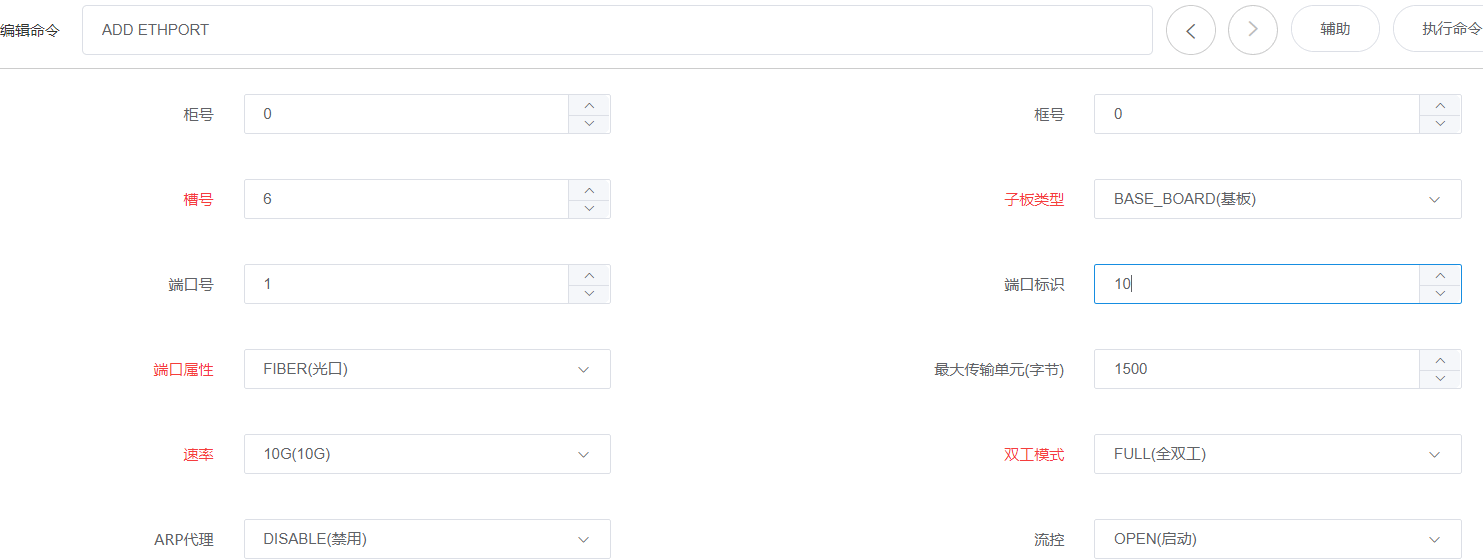

**ADD ETHPORT** 槽位6子板基板端口1速率10G全双工  标识10

> 0					0
>
> 6					基板
>
> 1					10
>
> 光口					1500
>
> 10G					全双工
>
> DISABCF			OPEN
>
> 10					...............

![ScreenShot00020.gif](https://www.oisec.cn/usr/uploads/2023/05/14595981.gif)

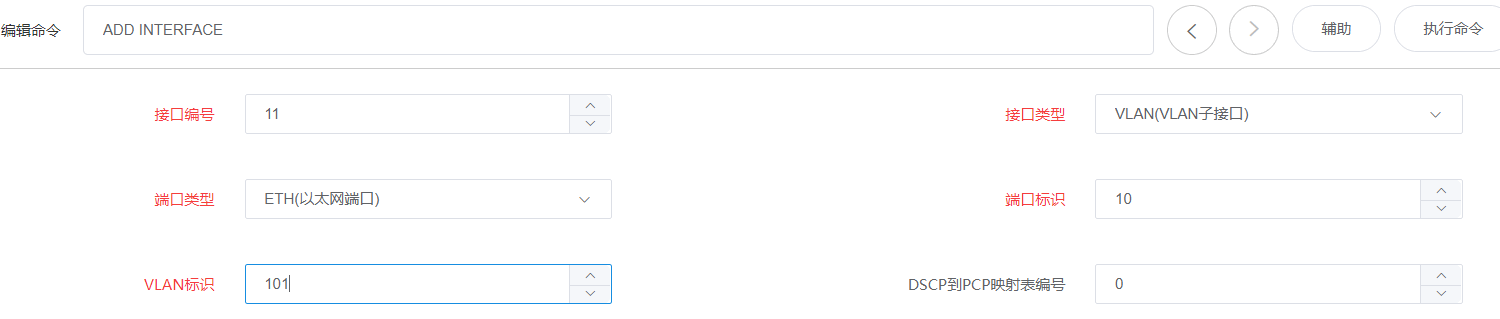

**ADD INTERFACE** 接口编号11 类型VLAN接口 以太端口 标识10必须和上一步对应 VLAN101

> 11					VLAN
>
> 以太网口				10
>
> 101					......
>
> .........

![ScreenShot00021.gif](https://www.oisec.cn/usr/uploads/2023/05/3024698312.gif)

配IP

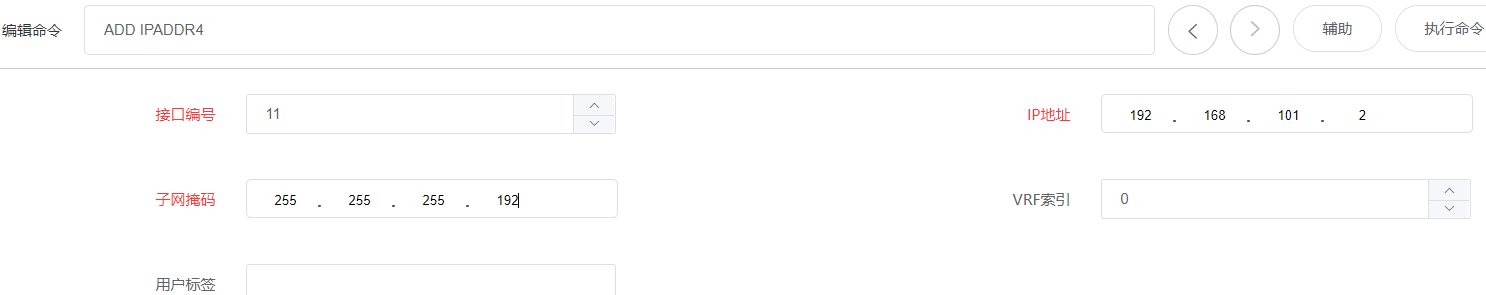

**ADD IPADDR4** 接口编号11ip192.168.101.2mask.192

> 编号 11				192.168.101.2
>
> 255.255.255.192		VRF=0

![ScreenShot00022.gif](https://www.oisec.cn/usr/uploads/2023/05/2461790624.gif)

配静态路由

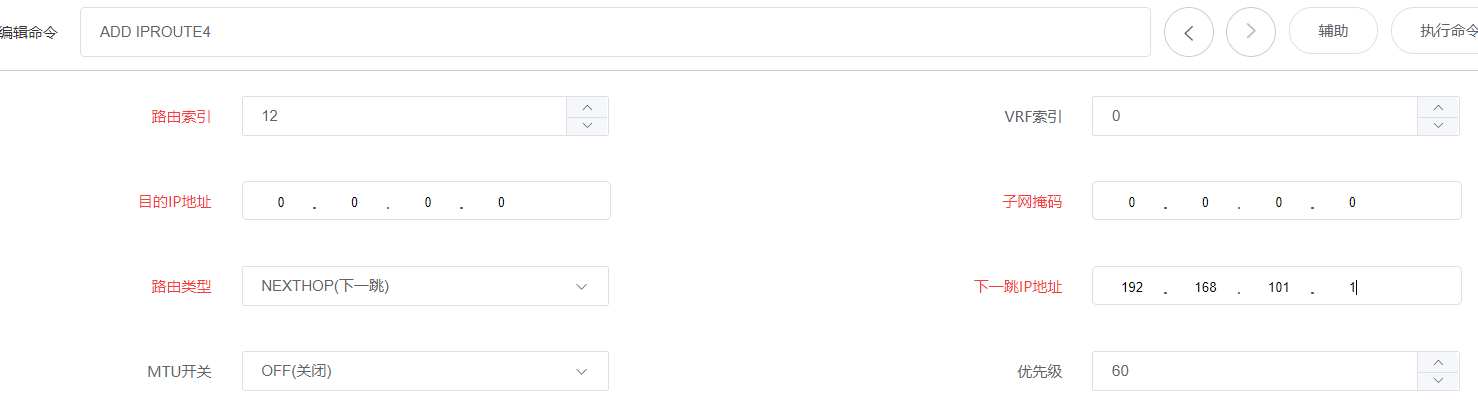

**ADD IPROUTE4** 目的ip0.0.0.0mask.0类型下一跳192.168.101.1

> 12					0
>
> 0.0.0.0				0.0.0.0
>
> NEXTHOP下一跳		192.168.101.1
>
> ..............

![ScreenShot00023.gif](https://www.oisec.cn/usr/uploads/2023/05/1650749835.gif)

配置端节点组

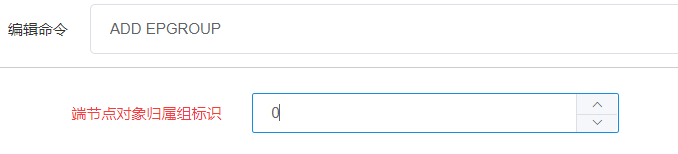

**ADD EPGROUP** 0

![ScreenShot00024.gif](https://www.oisec.cn/usr/uploads/2023/05/3336897529.gif)

**ADD SCTPHOST** 0  端口号38412

> 0				0
>
> ....				192.168.101.2
>
> ....				0.0.0.0
>
> ....				38412
>
> ...................              0

![ScreenShot00025.gif](https://www.oisec.cn/usr/uploads/2023/05/646911214.gif)

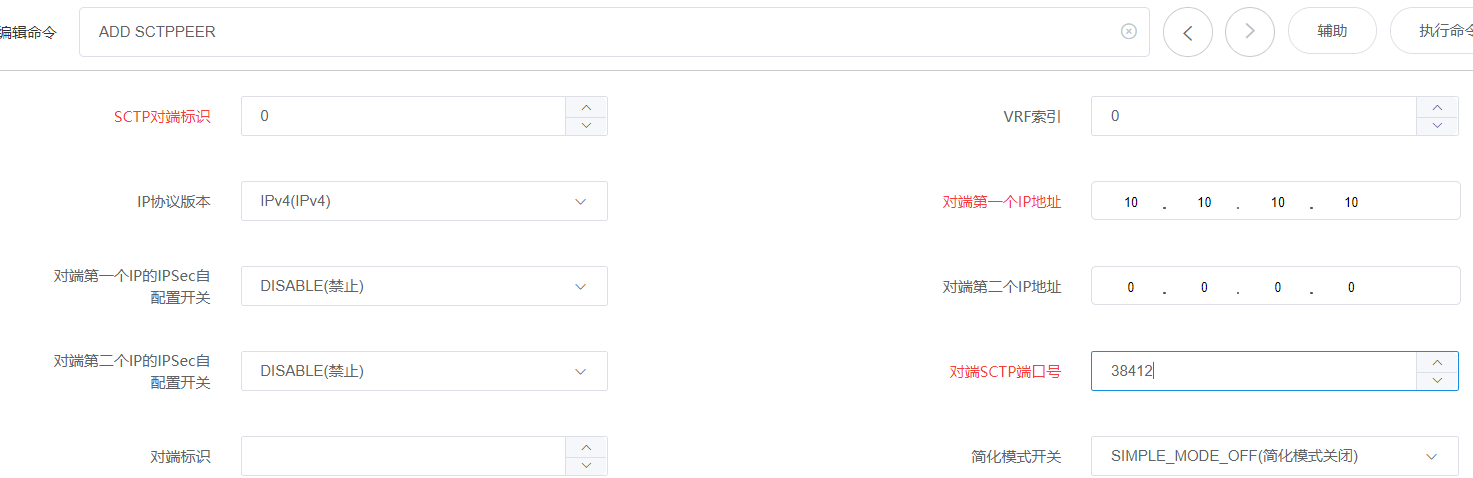

**ADD SCTPPEER** 0 ip10.10.10.10

![ScreenShot00026.gif](https://www.oisec.cn/usr/uploads/2023/05/2511885881.gif)

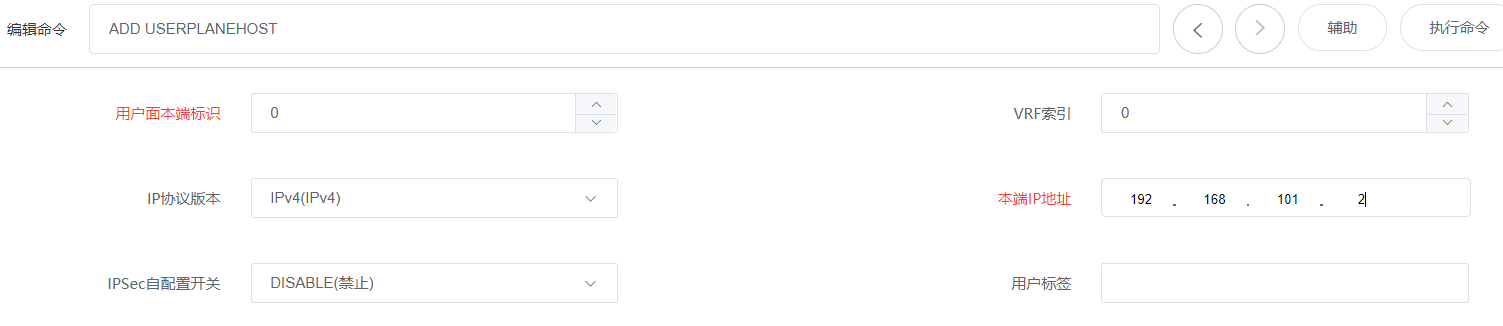

**ADD USERPLANEHOST** 0 ip192.168.101.2

![ScreenShot00027.gif](https://www.oisec.cn/usr/uploads/2023/05/2913881069.gif)

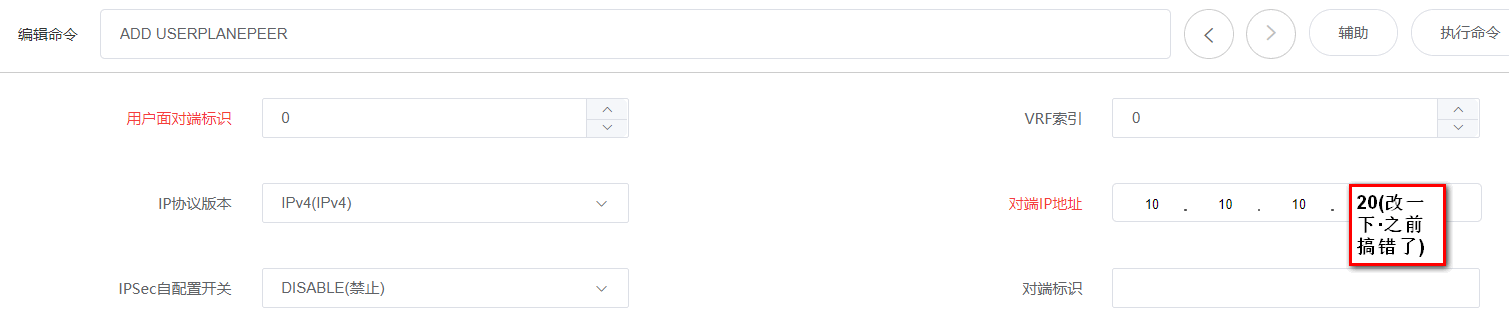

**ADD USERPLANERPEER** 0 ip10.10.10.20

![ScreenShot00028.gif](https://www.oisec.cn/usr/uploads/2023/05/1645370607.gif)

绑定端节点组

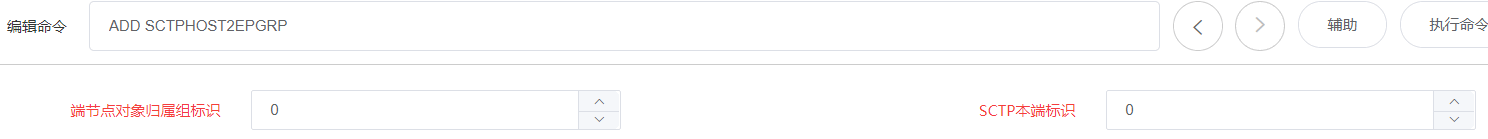

**ADD SCTPHOST2EPGRP**

> 0-----0

![ScreenShot00030.gif](https://www.oisec.cn/usr/uploads/2023/05/455821319.gif)

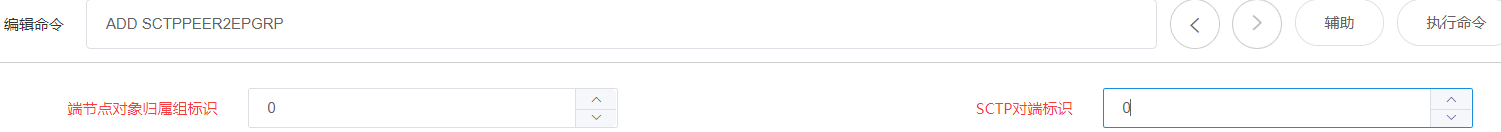

**ADD SCTPPEER2EPGRP**

> 0-----0

![ScreenShot00031.gif](https://www.oisec.cn/usr/uploads/2023/05/3095766704.gif)

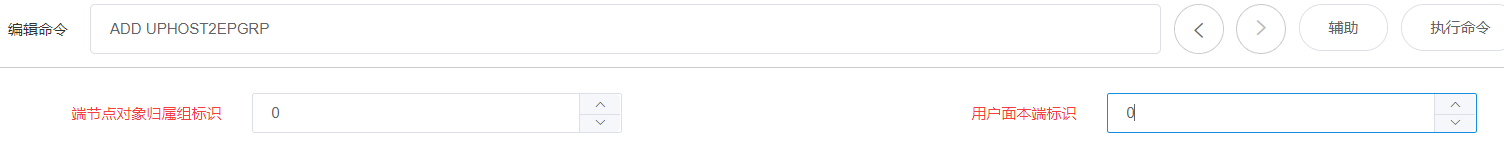

**ADD UPHOST2EPGRP**

> 0-----0

![ScreenShot00032.gif](https://www.oisec.cn/usr/uploads/2023/05/658351948.gif)

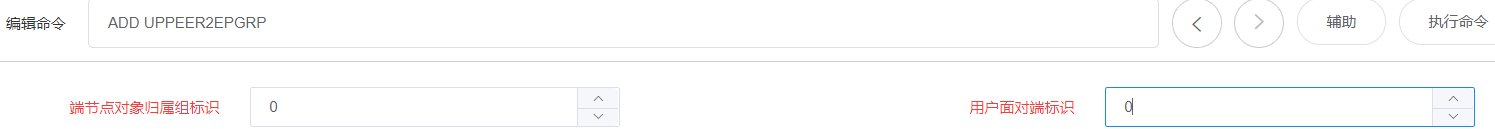

**ADD UPPEER2EPGRP**

> 0-----0

![ScreenShot00033.gif](https://www.oisec.cn/usr/uploads/2023/05/1987904725.gif)

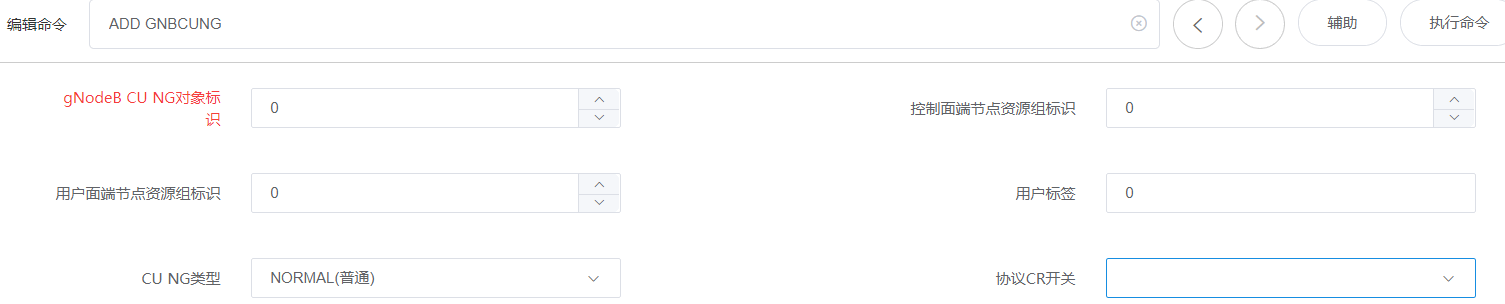

**ADD GNBCUNG** 0全

![ScreenShot00035.gif](https://www.oisec.cn/usr/uploads/2023/05/3464838127.gif)

---

传输数据配置完毕，接下来

# 配置无线参数

扇区

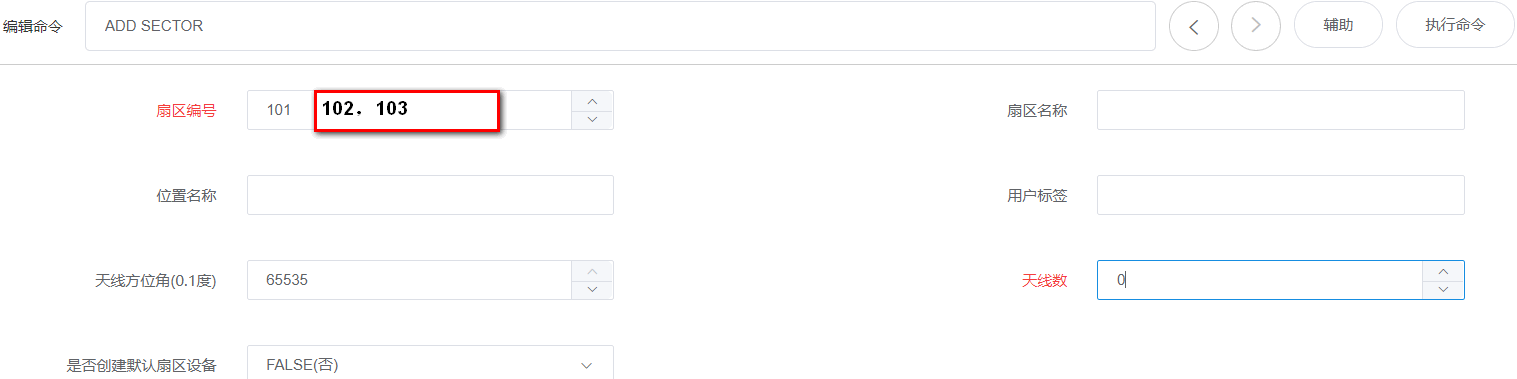

**ADD SECTOR** 101

**ADD SECTOR**102

**ADD SECTOR**103

![ScreenShot00036.gif](https://www.oisec.cn/usr/uploads/2023/05/3819304978.gif)

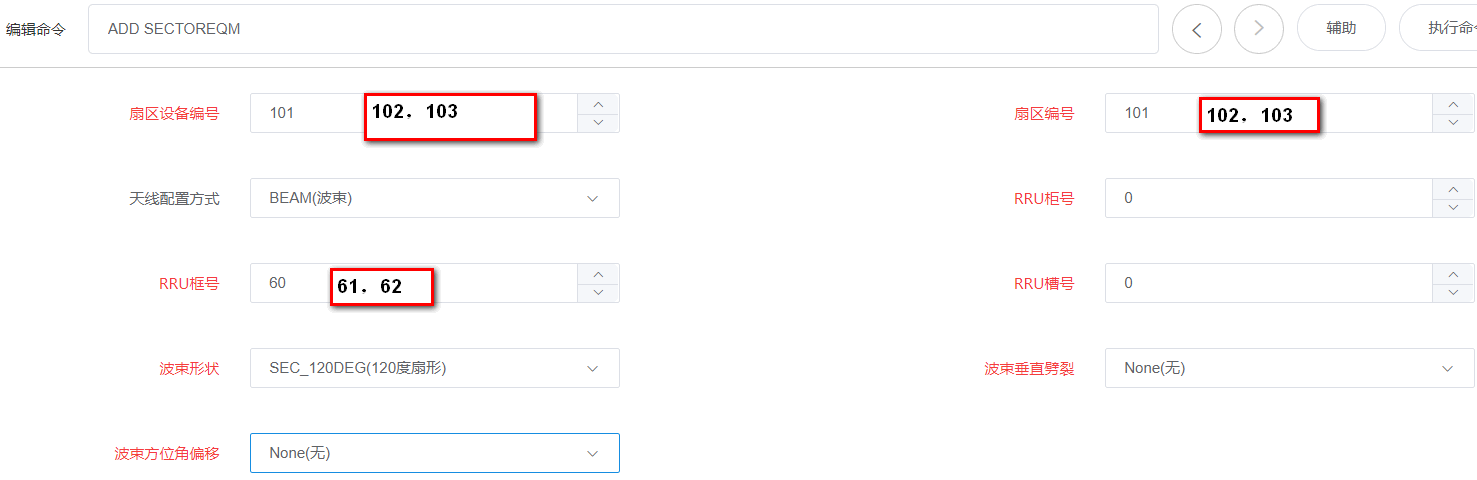

**ADD SECTOREQM**x3 波束  也是改三个设备柜0框60其他none

![ScreenShot00037.gif](https://www.oisec.cn/usr/uploads/2023/05/2422134577.gif)

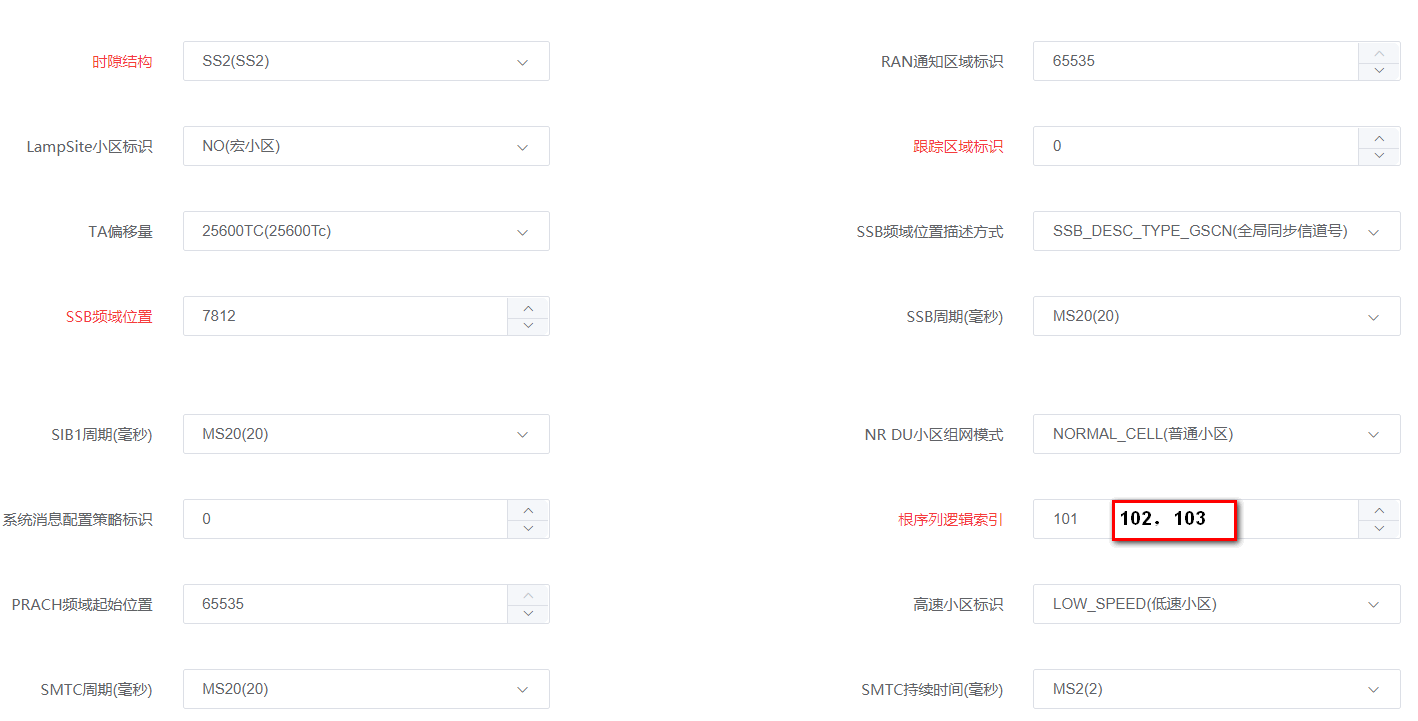

**ADD NRDUCELL** x3101 小区名称复制 频带n78 上下行100m  频点630000 30khz 4:1 ssb7812 标识永远0 根序列索引101  也是要改三个设备

![ScreenShot00038（1）.gif](https://www.oisec.cn/usr/uploads/2023/05/829740859.gif)

![ScreenShot00038（2）.gif](https://www.oisec.cn/usr/uploads/2023/05/1718770343.gif)

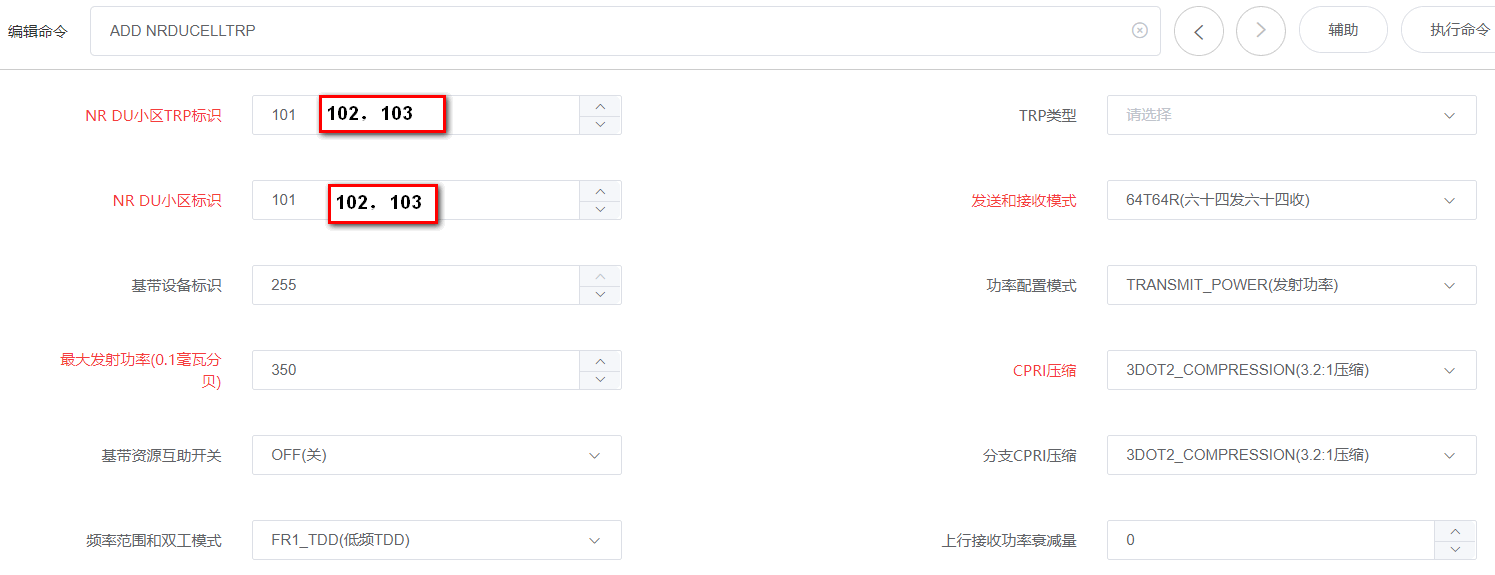

**ADD NRDUCELLTRP** x3压缩3:2:1 发送接受64 最大功率350  也要配置三个设备

![ScreenShot00040.gif](https://www.oisec.cn/usr/uploads/2023/05/3246944926.gif)

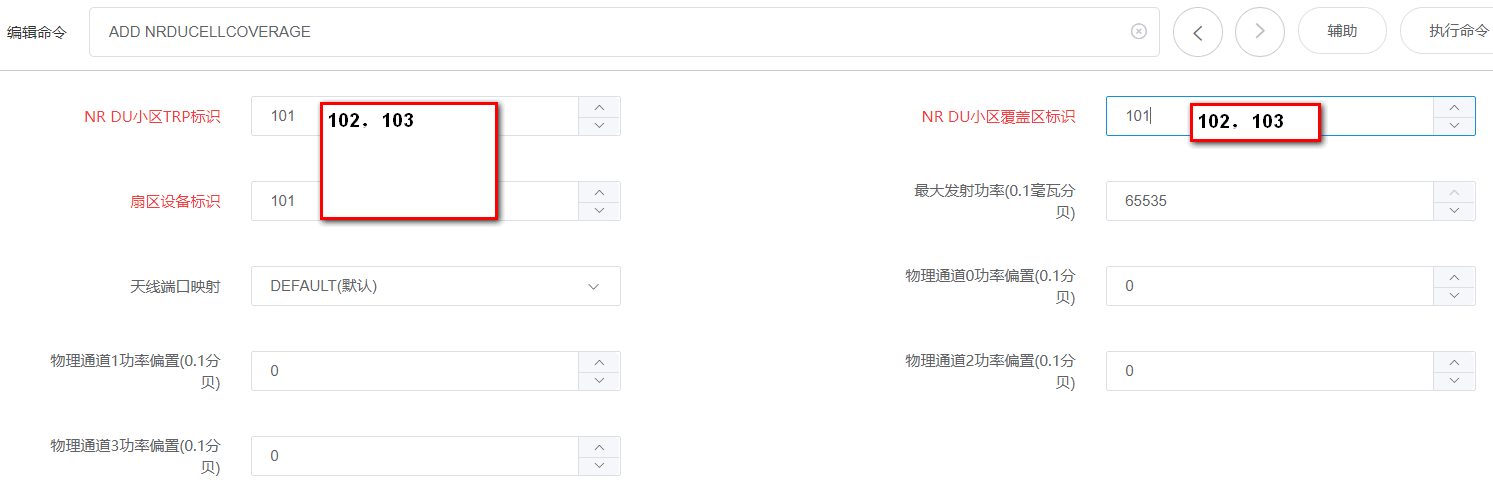

**ADD NRDUCELLCOVERAGE** x3101  配三个设备

![ScreenShot00041.gif](https://www.oisec.cn/usr/uploads/2023/05/1343825394.gif)

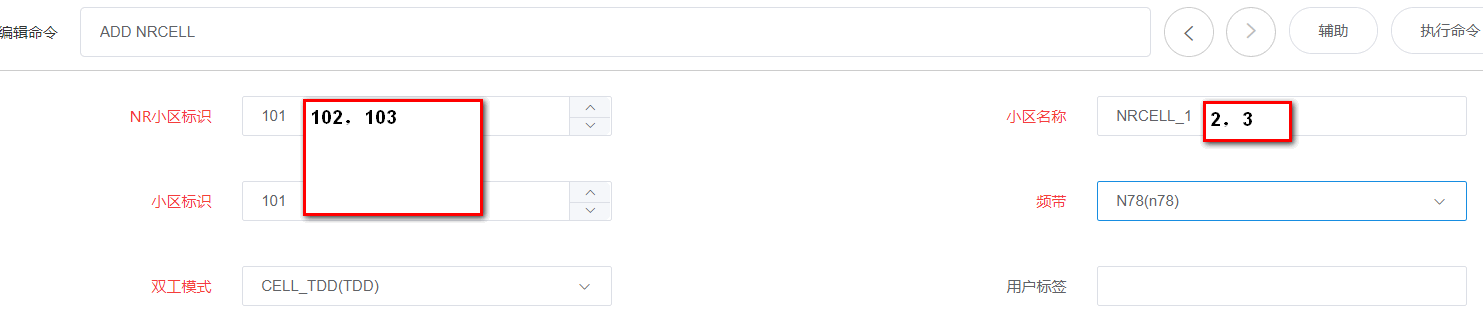

**ADD NRCELL**x3  101  NRCRLL\_1  n78      TDD   配三个设备

![ScreenShot00042.gif](https://www.oisec.cn/usr/uploads/2023/05/3625549266.gif)

配置邻居关系

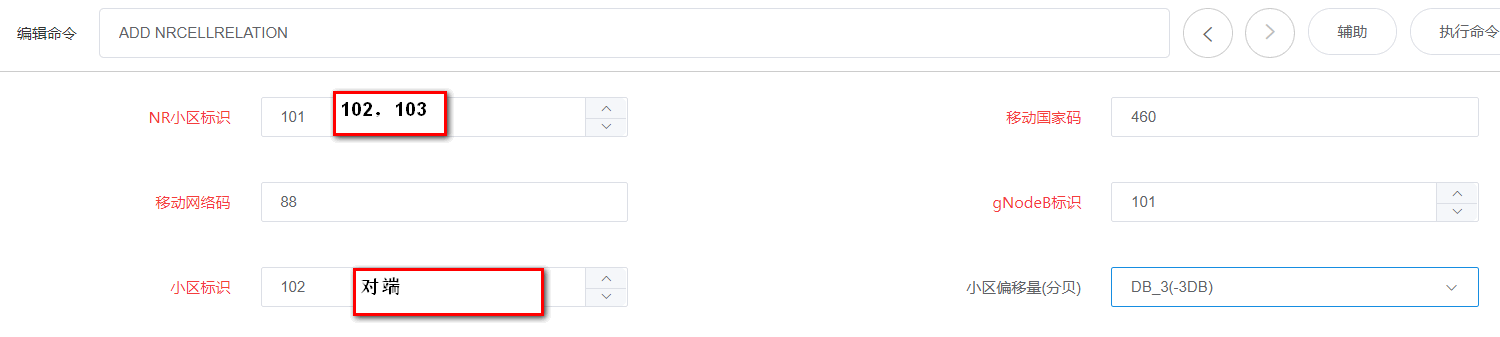

**ADD NRCELLRELATION** x6有6个关系要配配6次

![ScreenShot00043.gif](https://www.oisec.cn/usr/uploads/2023/05/1688191924.gif)

**ACT NRCELL**x3激活三个小区配三次

![ScreenShot00044.gif](https://www.oisec.cn/usr/uploads/2023/05/2937790434.gif)

**DSP NRDUCELL**查询状态

**DSP NRCELL**

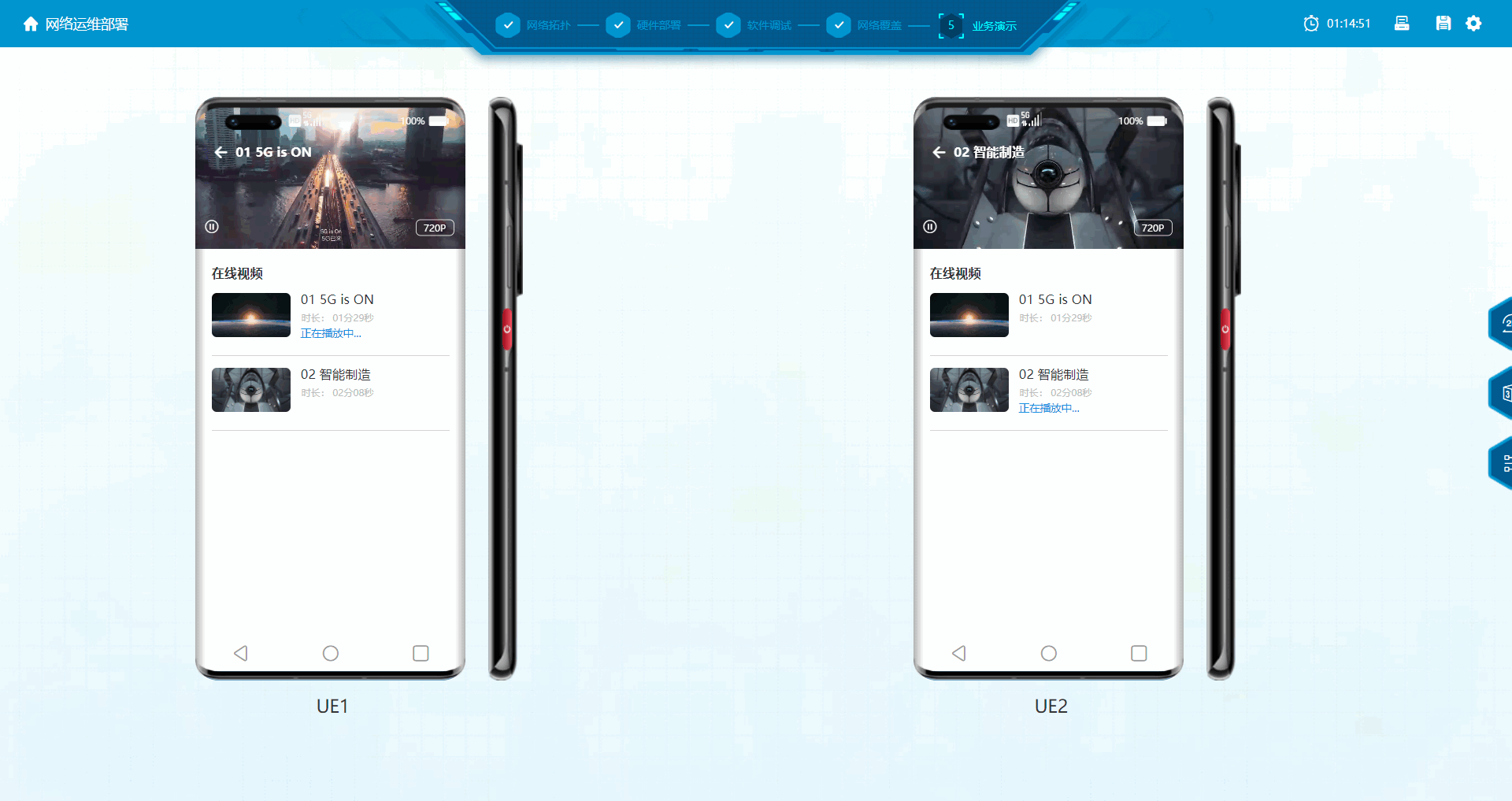

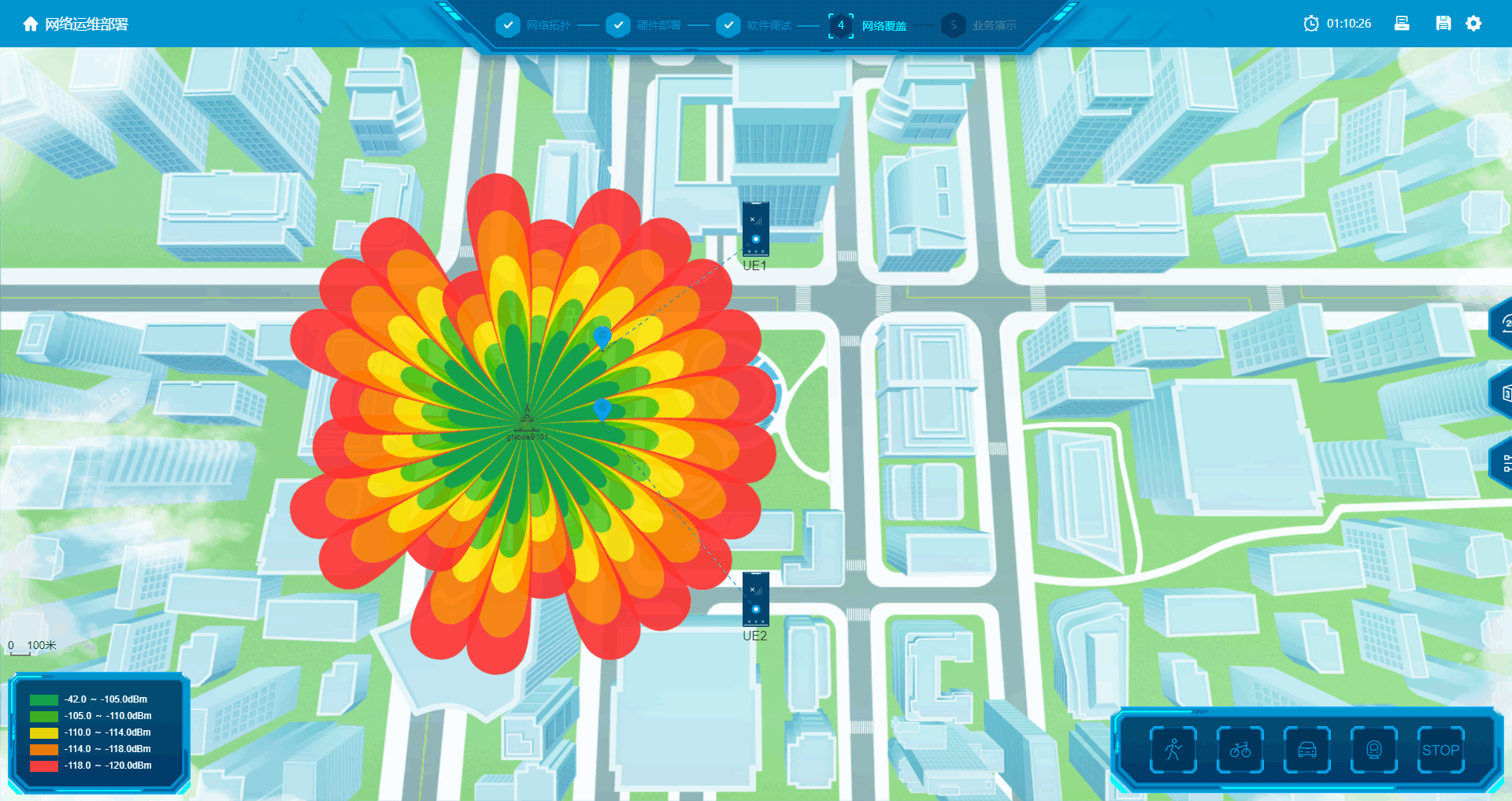

OK 大工告成

![ScreenShot00045.gif](https://www.oisec.cn/usr/uploads/2023/05/2494412011.gif)

![ScreenShot00046.gif](https://www.oisec.cn/usr/uploads/2023/05/4014056114.gif)

这样最后并不是满分的，还有一些设配配置完后要使用查看命令，才是满分，可是有些我也还不知道，欢迎补充。
